HR-TC220
Cat:Konveyor Taper Roller
Width W(mm) 200 A(φ) Diameter 31.3 ...
Struktur canggih, kinerja berkualitas tinggi, mudah digunakan, keDanalan tinggi dan daya tahan.

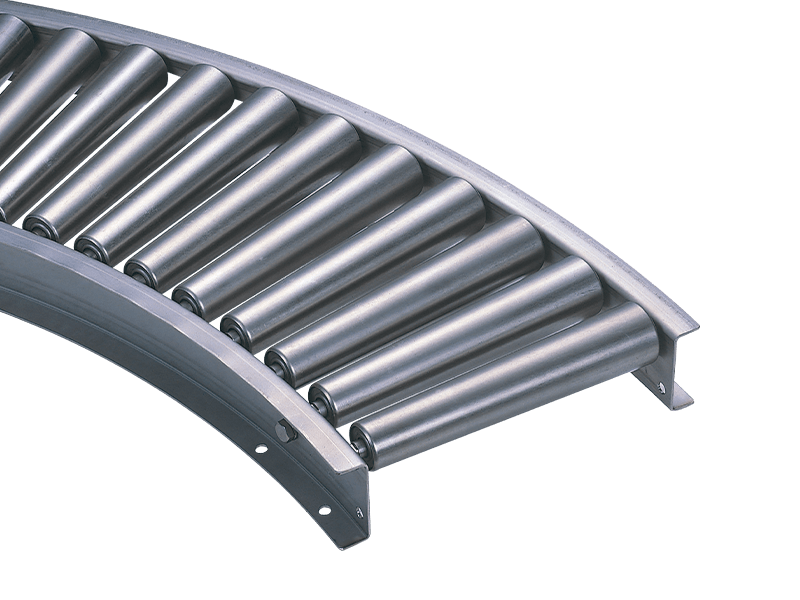

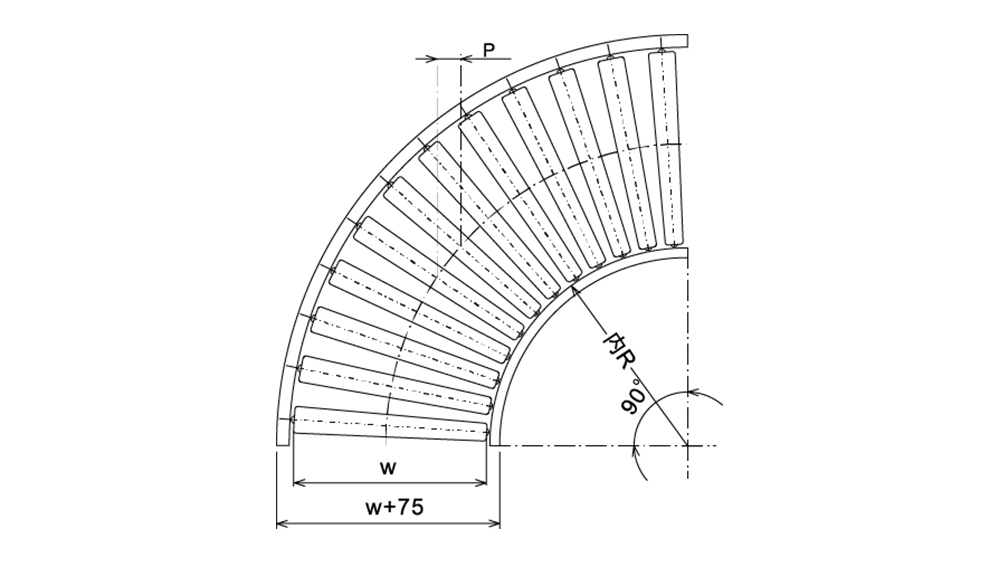

Juga dikenal sebagai Curve Roller Conveyor, roller conveyor lancip memungkinkan untuk memutar sudut 30, 45, 60, 90, dan 180 derajat. Ini terutama digunakan untuk perubahan arah dalam garis conveyor, dengan 30, 45, dan 60 derajat yang sering digunakan untuk bercabang dan penggabungan konveyor. Konveyor ini adalah tipe ringan dengan kapasitas beban umumnya tidak melebihi 200 kg.
| R | Ketik \ lebar | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | Pitch roller |
| 220 | HR-TC220 | ○ | - | - | - | - | - | - | - | - | - | - | 50.75.100 |

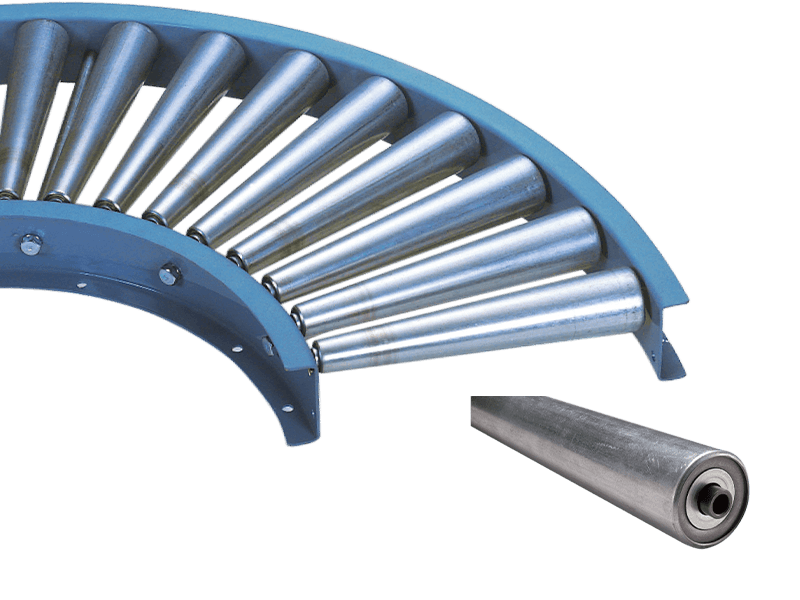

| 320 | HR-TC320 | - | ○ | - | - | - | - | - | - | - | - | - | 50.75.100 |
| 500 | HR-TC500A | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | 75 |
| 700 | HR-TC700 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | 75.100.150 |
| 900 | Jam-tcn | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | 75.100.150 |

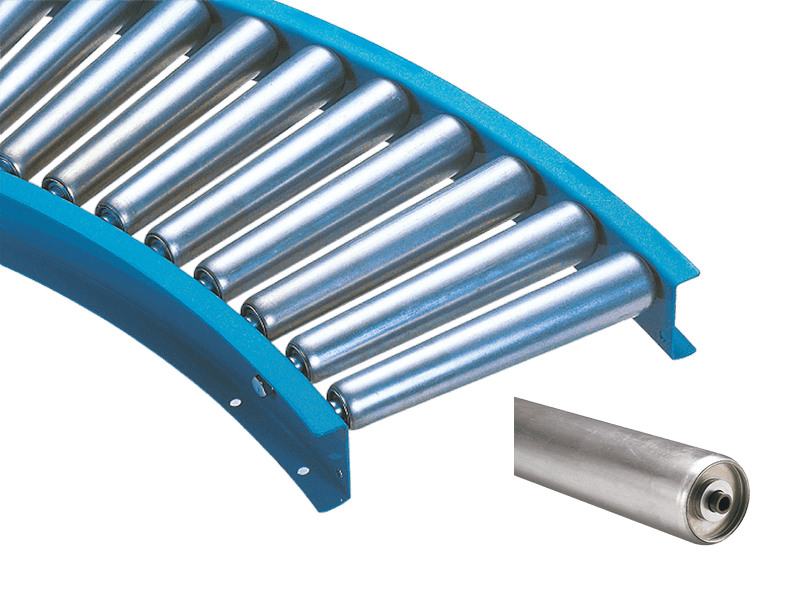

| HR-TC900 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | 75.100.150 | |
| HR-TC900A | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | 75.100 | |
| Jam-tcl | - | - | - | - | - | - | - | ○ | ○ | ○ | ○ | 75.100.150.200 | |
| 1200 | HR-TC1200 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | 75.100.150 |
| HR-TC1200A | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | 75.100 | |
| 1600 | HR-TC1600 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | 75.100.150.200 |

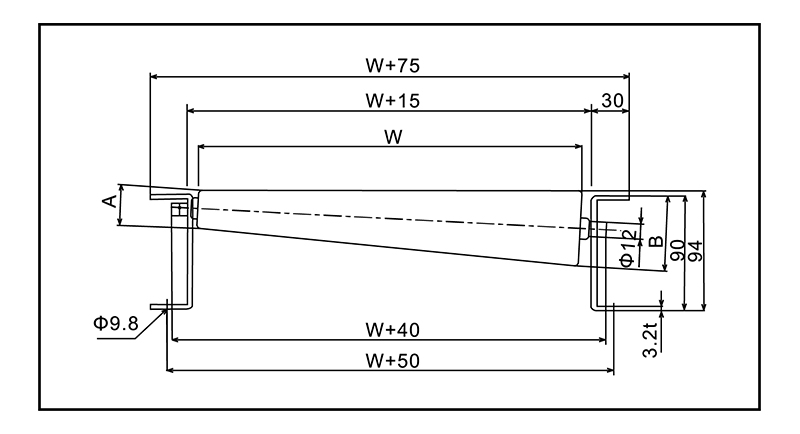

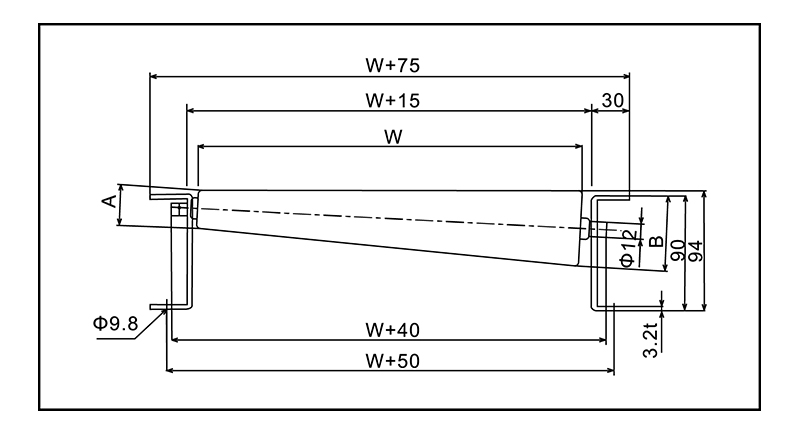

Width W(mm) 200 A(φ) Diameter 31.3 ...
| Width W(mm) | 200 | |
| A(φ) | Diameter | 31.3 |
| Ketebalan | 3.5 | |
| B(φ) | Diameter | 60.5 |
| Ketebalan | 2.0 | |
| Loading of roller(kg) | 100 | |

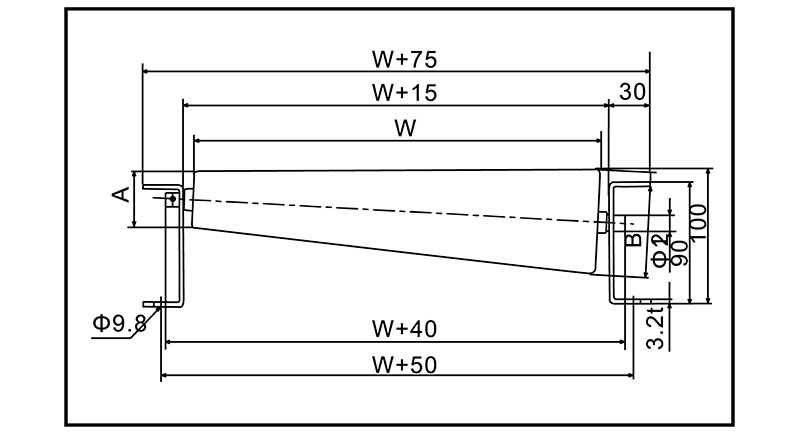

Width W(mm) 300 A (φ) Diameter 31.2 ...
| Width W(mm) | 300 | |
| A (φ) | Diameter | 31.2 |
| Ketebalan | 3.6 | |
| B (φ) | Diameter | 60.5 |
| Ketebalan | 2.1 | |
| Memuat roller (kg) | 100 | |

Lebar w (mm) 300 400 500 600 700...
| Lebar w (mm) | 300 | 400 | 500 | 600 | 700 | 800 | |
| A (φ) | Diameter | 42.7 | 42.7 | 42.7 | 42.7 | 42.7 | 42.7 |
| Ketebalan | 3.2 | 3.2 | 3.1 | 3.1 | 3.1 | 3.1 | |
| B (φ) | Diameter | 56.8 | 61.3 | 66.4 | 71.3 | 76.2 | 80.0 |
| Ketebalan | 2.1 | 2.1 | 2.1 | 2.1 | 2.0 | 2.0 | |
| Memuat roller (kg) | 100 | 90 | 85 | 76 | 59 | 54 | |

Lebar w (mm) 900 1000 1100 1200 ...
| Lebar w (mm) | 900 | 1000 | 1100 | 1200 | |
| A (φ) | Diameter | 42.7 | 42.7 | 42.7 | 42.7 |
| Ketebalan | 3.5 | 3.8 | 4.5 | 4.5 | |
| B (φ) | Diameter | 86.7 | 91.0 | 95.3 | 100.0 |
| Ketebalan | 2.0 | 1.8 | 2.0 | 1.8 | |
| Memuat roller (kg) | 110 | 95 | 87 | 80 | |

Lebar w (mm) 200 300 400 500 600...
| Lebar w (mm) | 200 | 300 | 400 | 500 | 600 | |
| A (φ) | Diameter | 41.3 | 41.3 | 41.3 | 41.3 | 41.3 |
| Ketebalan | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | |
| B (φ) | Diameter | 52.2 | 57.6 | 63.1 | 68.6 | 74.0 |
| Ketebalan | 2.5 | 2.4 | 2.4 | 2.3 | 2.3 | |

Lebar w (mm) 200 300 400 500 600...
| Lebar w (mm) | 200 | 300 | 400 | 500 | 600 | |
| A (φ) | Diameter | 45.0 | 45.0 | 45.0 | 45.0 | 45.0 |
| Ketebalan | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| B (φ) | Diameter | 54.9 | 59.9 | 64.9 | 69.8 | 74.8 |
| Ketebalan | 2.2 | 2.2 | 2.1 | 2.1 | 2.0 | |

Lebar w (mm) 200 300 400 500 600...
| Lebar w (mm) | 200 | 300 | 400 | 500 | 600 | |
| A (φ) | Diameter | 48.0 | 48.0 | 48.0 | 48.0 | 48.0 |
| Ketebalan | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | |
| B (φ) | Diameter | 56.8 | 61.2 | 65.7 | 70.1 | 74.5 |
| Ketebalan | 2.3 | 2.3 | 2.2 | 2.2 | 2.1 | |

Lebar w (mm) 400 500 600 700 800...
| Lebar w (mm) | 400 | 500 | 600 | 700 | 800 | |
| A (φ) | Diameter | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| Ketebalan | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| B (φ) | Diameter | 63.0 | 66.3 | 69.5 | 72.8 | 76.0 |
| Ketebalan | 2.3 | 2.2 | 2.2 | 2.1 | 2.0 | |

Lebar w (mm) 300 400 500 600 700...
| Lebar w (mm) | 300 | 400 | 500 | 600 | 700 | 800 | |
| A (φ) | Diameter | 42 | 42 | 42 | 42 | 42 | 42 |
| Ketebalan | 2 | 2 | 2 | 2 | 2 | 2 | |
| B (φ) | Diameter | 79 | 91 | 103 | 116 | 128 | 140 |
| Ketebalan | 20.5 | 26.5 | 32.5 | 39.0 | 45.0 | 51.0 | |

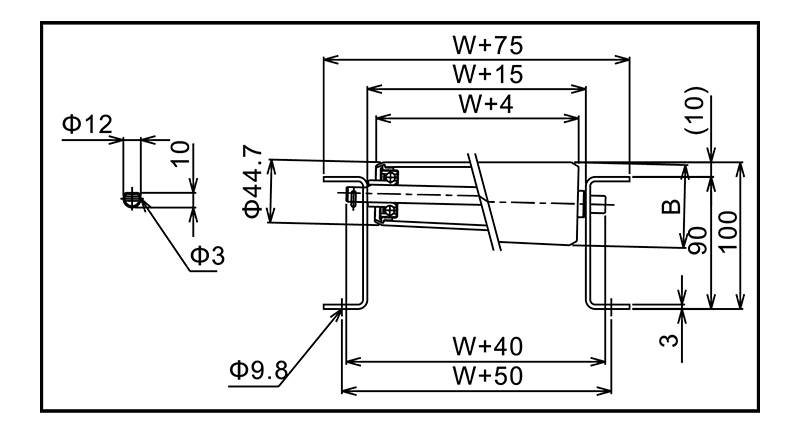

Lebar w (mm) 200 300 400 500 600...
| Lebar w (mm) | 200 | 300 | 400 | 500 | 600 | 700 | |
| A (φ) | Diameter | 44.7 | 44.7 | 44.7 | 44.7 | 44.7 | 44.7 |
| Ketebalan | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| B (φ) | Diameter | 54.6 | 59.6 | 64.5 | 69.5 | 74.4 | 75 |
| Ketebalan | 2.4 | 2.3 | 2.3 | 2.2 | 2.2 | 2.2 | |

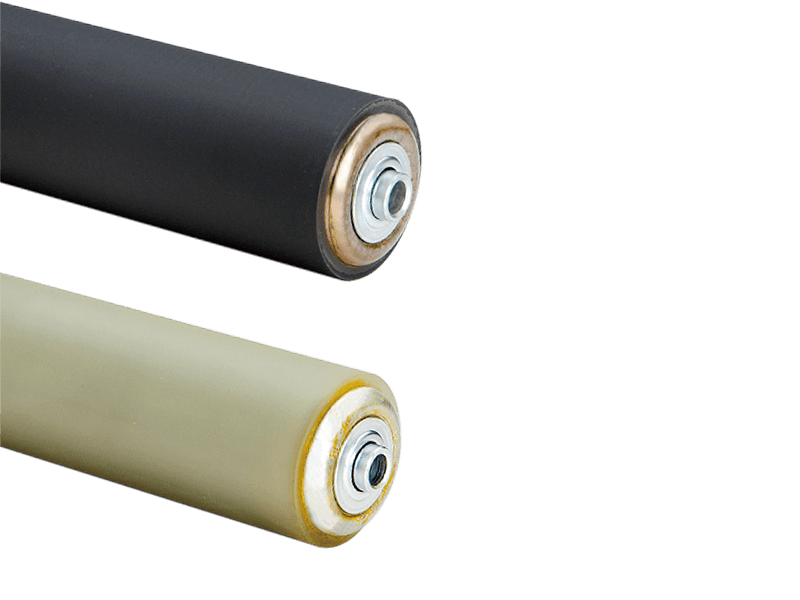

Jenis Tanda Kekakuan Ketahanan panas Resiste...
| Jenis | Tanda | Kekakuan | Ketahanan panas | Resistensi dingin | Resistensi minyak | Pakai ketahanan | |||
| Karet alam | Nr | Sekitar 60 | 120c | -50 ° ℃ | X | HAI | |||
| Karet nitril ding | NBR | Sekitar 60 | 130C ° | -10 ° C. | HAI | HAI | |||
| Karet poliuretan | Pu | Sekitar 90 | 80c ° | -30 ° C. | HAI | HAI | |||
| Karet alam | Karet nitril ding | Rol | Diameter*ketebalan*Diameter sumbu | Lebar rol | |||||
| RR-4812p | RRG-4812p | R-3812p | 48*5*12 | 100 ~ 1500 | |||||
| RR-4816 | RRG-4816 | R-3816 | 48*5*12 | 100 ~ 1500 | |||||
| RR-6721p | RRG-6721p | R-5721p | 67*5*12 | 100 ~ 1500 | |||||

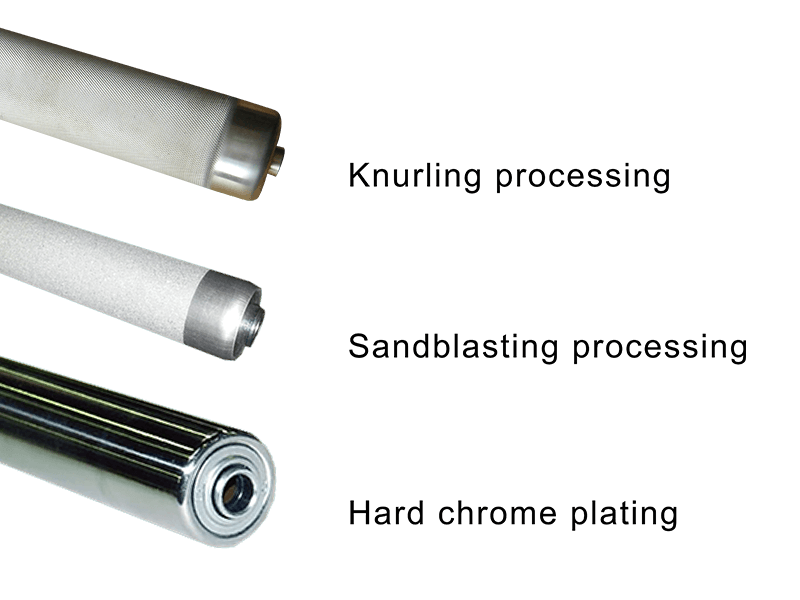

Jenis pelapisan Keuntungan Ketebalan pelapisan Lis...
| Jenis pelapisan | Keuntungan | Ketebalan pelapisan |
| Listrik galvanis | Seng putih, seng putih biru, kromium trivalen | Lebih dari 5 mikron |
| Pelapisan krom yang keras | Kekerasan tinggi | Lebih dari 3 mikron |
